東京精密圓柱度儀60A
產品說明：

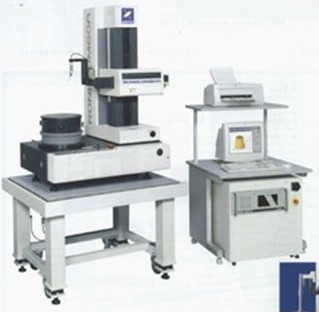

RONDCOM 60A
本行業首創，Z軸，R軸上采用空氣軸承。在確保精度的同時，還保證了耐環境性、安全性，是符合CE標志要求的商品
特點
最適合作為線路側評價機器使用
可以解決精度、容許能力、解析功能、耐環境性、安全性等線側的要求。
直徑尺寸測量功能
R軸裝載有標尺，可以在測量圓度的同時測量量直徑。※
※測量直徑時，需要選購校對器。
備有自動測量功能
從調整操作到進行包括回轉測量/直線測量在內的復數截面測量以及把測量結果制成檢查成績書為全部自動操作。
測量數據再度演算功能
可把多達40個截面的測量數據經改變其測量條件及基準軸心進行再度演算。能夠從各個不同觀點進行形狀解析。
立柱·基座·R軸采用花崗制作
各軸采用了無接觸阻力的空氣軸承。其導軌采用無經年性變、便于保養的花崗巖制成。
最適合用于對機床、汽車等對精度要求較高的零部件的檢查、測量
還可用于活塞、燃料閥、球軸承、流體軸承等各種軸承。也可以進行磁鼓等非接觸測量。
規格
型號 | RONDCOM 60A | |||
測量范圍 | 最大測量直徑 | ?420mm | ||
左右進給范圍（R軸） | 220mm | |||
上下進給范圍（Z軸） | 500mm | |||
最大裝載直徑 | ?680mm | |||
最大測量高度 | 外徑500mm、（圓度、同軸度測量時為700mm）、內徑500mm | |||
回轉精度 | JIS B7451 | (0.020+6H/10000)mm H:從工作臺上面到測量點的高度 | ||
最小平方圓的最大偏差 | (0.010mm +3H/10000) mm | |||
直線度精度 | 上下方向（Z軸） | 0.1mm/100mm、0.25mm/500mm | ||
半徑方向（R軸） | 0.5mm/200mm | |||
平行度精度 | 上下方向（Z軸） | 1.5mm/500mm | ||
指示精度 | 半徑方向（R軸） | （2+L/220）mm L：移動距離 | ||
回轉速度（q軸） | 測量 | 2-10/min | ||
自動調中心 | 6、10、20/min | |||
上下方向速度（Z軸） | 測量速度 | 0.6-6mm | ||
移動速度 | 0.6-30mm | |||
徑方向速度（R軸） | 測量速度 | 0.6-6mm | ||
移動速度 | 0.6-20mm | |||
自動停止 | 功能 | Z軸、R軸 | ||
停止精度 | Z軸±5mm、R軸±5mm | |||
工作臺裝載條件 | 工作臺外徑 | ?290mm | ||
中心調整范圍 | ±5mm | |||
傾斜調整范圍 | ±10（自動/手動） | |||
裝載質量 | 60kg（測量、中心調整均可） | |||
傳感器 | 測量力 | 70mN | ||
測針形狀 | ?1.6mm超硬球 | |||
形狀誤差的圓度評價方法 | MZC（最小領域中心法）、LSC（最小平方中心法）、MIC（最大內接圓中心法）、MCC（最小外接圓中心法）NC（無修正） | |||
測量項目 | 回轉方向 | 圓度、平面度、平行度、同心度、同軸度、圓柱度、徑偏差、厚度偏差度、直角度、振動、徑測量 | ||
直線方向（Z） | 直線度、斜度、圓柱度、直角度、平行度 | |||
功能 | CNC測量功能、刻痕跡記錄功能（水平/角度/游標）、分割打印功能、實時顯示功能、圓度評價方法的組合、參數的設計對照 | |||
濾波種類 | 數字濾波器（2RC/高斯） | |||
濾波值 | 回轉方向 | 15、50、150、500、15-500、15~500峰/回轉 | ||
直線方向（Z） | 0.025、0.08、0.25、0.8、2.5、8mm | |||
顯示裝置 | 顯示器 | 高分辨率彩色顯示器（15英寸） | ||
內容 | 測量條件、測量參數、形狀圖形、（展開圖形、立體圖形） 打印機輸出條件、注釋、錯誤信息等 | |||
記錄裝置 | 方式 | 選擇彩色打印機/激光打印機 | ||
倍率 | 10~200K（22步級）、Auto、測量倍率 | |||
