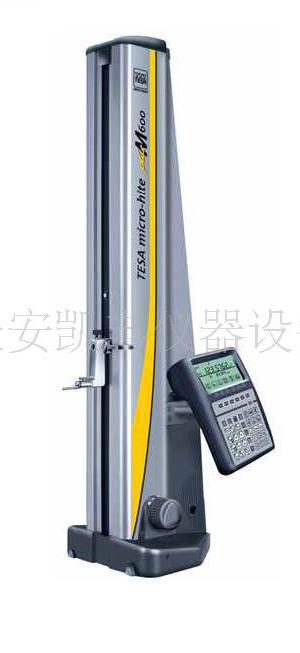

TESA MICRO-HITE plus M測高儀
手動的速度和自動測量的精度的完美結合
TESA MICRO-HITE plus M測高儀測量功能更強大，操作更為直觀和輕松，革命性的旋轉控制
按鈕將手動測量的速度和自動測量的精度完美結合。
基于其堅固的獨特的設計，使得測高儀更適合于車間和檢測實驗室。
可以用來進行平面、平行面和圓柱面幾何體的內尺寸、外尺寸、高度、深度或距離尺寸測量。同時可以進行一維或二維的測量。
可以記錄孔在兩個坐標方向的尺寸，并且可以以極坐標或直角坐標方式輸出數據。
在我們的車間通過TESA專利系統對本身機械性能的調整，確保了儀器能通過指示表快速、可
靠的檢測垂直度。
plus M控制面板加TESA IG-13 數字測頭可以測量直線度、平行度。
繼承了TESA MICRO-HITE 成功的模塊化特色。在下方接近底座位置安裝了獨有旋轉控制按鈕，此系統配有氣墊裝置可以使高度規快速移動，然后進行有效測量，簡單的旋轉按鈕可以使測針快速移動接近被測元素，然后慢速進行向上、向下或孔測量。
量程有365、615、920 mm 三種尺寸。
根據數值處理和數據輸出的需要，有三種控制面板可供選擇。
英制和公制液晶顯示，分辨率達0.0001 和0.001 mm 或同于相當?shù)挠⒅茊挝弧?/span>
采用電池供電，不用電纜。
內置空氣軸承，可在平臺上隨意移動。
電動測頭可以恒定測力進行快速觸測。
TESAμ系統確保匹配穩定性和易用性。
CAA (計算機輔助精度) 功能確保高精度。
具有和鋼一致的線膨脹系數(11.5 x 10-6K-1)。
RS 232數據輸出。
每臺測高儀具備SCS 校準證書
1、主機型號及規格
00730063 | TESA MICRO-HITE plus M系統 | 350 | ||
00730064 | TESA MICRO-HITE plus M系統 | 600 | ||
00730065 | TESA MICRO-HITE plus M系統 | 900 | ||
每一個系統包含以下組件，不含控制面板 | ||||
00730060 | 1 TESA MICRO-HITE plus M主體 | ● | ||
00730061 | 1 TESA MICRO-HITE plus M主體 | ● | ||
00730062 | 1 TESA MICRO-HITE plus M主體 | ● | ||
00760143 | 1標準測桿夾持器 | ● | ● | ● |
00760062 | 1 5 mm球形測頭的標準測桿 | ● | ● | ● |
00760219 | 1標稱尺寸6.35 mm/0.25 in 標準塊 | ● | ● | ● |
00760142 | 1在底座下方產生氣墊的電動氣泵，已安裝 | ● | ● | ● |
00760141 | 1電池組 | ● | ● | ● |
04761054 | 1電壓轉換器110 - 240V、50 - 60 赫茲交流電 | ● | ● | ● |
04761055 | 1電壓轉換器所用歐式電纜 | ● | ● | ● |
04761056 | 1電壓轉換器所用美式電纜 | ● | ● | ● |
00760151 | 1 TESA MICRO-HITE plus M防塵罩 | ● | ||
00760152 | 1 TESA MICRO-HITE plus M防塵罩 | ● | ||
00760153 | 1 TESA MICRO-HITE plus M防塵罩 | ● | ||
2、技術數據
型號 | 350 | 600 | 900 | |||
示值范圍 | mm | 365 | 615 | 920 | ||
in | 14 | 24 | 36 | |||
應用范圍 | mm | 0 - 520 | 0 - 770 | 0 - 1075 | ||
標準附件 | in | 0 - 20 | 0 - 30 | 0 - 42 | ||
mm | 0 - 575 | 0 - 825 | 0 - 1130 | |||
配測頭固定夾持器No. 00760057 | in | 0 - 22 | 0 - 32 | 0 - 44 | ||
mm | 0 - 745 | 0 - 995 | 0 - 1300 | |||
配測頭固定夾持器No. S07001622 | in | 0 - 29 | 0 - 39 | 0 - 51 | ||
精度（標準附件） | (2 + 1.5 · L) μm (L為m) | |||||
(0.0001 + 0.0000015 · L) in (L為in) | ||||||
在平面: 2 s ≤ 0.5 μm–2 s≤ 0.000025 in | ||||||
孔內:2 s ≤ 1 μm – 2 s ≤ 0.00005 in | ||||||
機械的垂直度（正面） 正面和側面方向，使用數字量具 | ||||||
μm | 5 | 7 | 9 | |||
